ข้อต่อเพลาปั๊มคลัปแม่เหล็กถาวร

ข้อต่อเพลาปั๊มคลัปแม่เหล็กถาวร

คัปปลิ้งไดรฟ์แม่เหล็กเป็นคัปปลิ้งแบบไม่สัมผัส โดยทั่วไปประกอบด้วยแม่เหล็กสองตัวภายในและภายนอก แม่เหล็กทั้งสองคั่นด้วยฝาปิดแยกที่อยู่ตรงกลาง แม่เหล็กด้านในเชื่อมต่อกับส่วนที่ขับเคลื่อน และแม่เหล็กด้านนอกเชื่อมต่อกับส่วนกำลัง นอกเหนือจากฟังก์ชันการบัฟเฟอร์และการดูดซับแรงสั่นสะเทือนของ coupling แบบยืดหยุ่นแล้ว coupling ของไดรฟ์แม่เหล็กยังมีคุณลักษณะที่ใหญ่ที่สุดที่จะทำลายโครงสร้างของ coupling แบบเดิมและใช้หลักการใหม่ของ coupling แบบแม่เหล็กเพื่อให้ทราบถึงการไม่ผ่านระหว่างเพลาขับและ เพลาขับ การสัมผัสโดยตรงสามารถส่งแรงและโมเมนต์ได้ และสามารถเปลี่ยนซีลไดนามิกให้เป็นซีลแบบสถิตเพื่อไม่ให้เกิดการรั่วซึม ดังนั้นจึงใช้กันอย่างแพร่หลายในโอกาสที่มีความต้องการพิเศษในการรั่วซึม

วิธีการทำงาน:

ข้อต่อไดรฟ์แม่เหล็กส่วนใหญ่มีสองโครงสร้าง: ข้อต่อไดรฟ์แม่เหล็กระนาบและข้อต่อไดรฟ์แม่เหล็กโคแอกเซียล แม่เหล็กถูกทำให้เป็นแม่เหล็กในแนวแกน และขั้วแม่เหล็กของคัปปลิ้งถูกจัดเรียงในแนวแกน เรียกว่าการมีเพศสัมพันธ์ไดรฟ์แม่เหล็กระนาบ แม่เหล็กถูกทำให้เป็นแม่เหล็กในทิศทางเรเดียล และขั้วแม่เหล็กของคัปปลิ้งถูกจัดเรียงในแนวรัศมี ซึ่งเรียกว่าคัปปลิ้งของไดรฟ์แม่เหล็กโคแอกเซียล

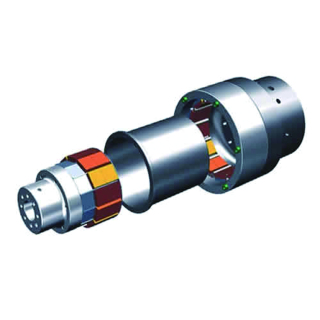

ต่อไปนี้ ให้ใช้การมีเพศสัมพันธ์กับไดรฟ์แม่เหล็กโคแอกเซียลเป็นตัวอย่างเพื่อแสดงหลักการทำงาน คัปปลิ้งไดรฟ์แม่เหล็กประกอบด้วยแม่เหล็กด้านนอก แม่เหล็กด้านใน และฝาครอบแยก แม่เหล็กภายในและภายนอกประกอบด้วยแม่เหล็กถาวรที่ถูกทำให้เป็นแม่เหล็กในทิศทางแนวรัศมีและถูกทำให้เป็นแม่เหล็กในทิศทางตรงกันข้าม แม่เหล็กถาวรถูกจัดเรียงสลับกันในแนวเส้นรอบวงโดยมีขั้วต่างกัน และยึดไว้กับวงแหวนเหล็กกล้าคาร์บอนต่ำเพื่อสร้างตัวเครื่องที่เชื่อมติดกันซึ่งตัดการเชื่อมต่อด้วยแม่เหล็ก ฝาครอบแยกทำจากวัสดุที่มีความต้านทานสูงที่ไม่ใช่เฟอริติก (จึงไม่ใช่แม่เหล็ก) ซึ่งโดยทั่วไปแล้วจะเป็นเหล็กกล้าไร้สนิมออสเทนนิติก ในสถานะคงที่ ขั้ว N (ขั้ว S) ของแม่เหล็กภายนอกและขั้ว S (ขั้ว N) ของแม่เหล็กภายในจะดึงดูดกันและสร้างเป็นเส้นตรง ในขณะนี้ แรงบิดเป็นศูนย์ เมื่อแม่เหล็กด้านนอกหมุนภายใต้ไดรฟ์ของเครื่องจ่ายพลังงาน แม่เหล็กภายในยังคงอยู่ในสถานะคงที่เนื่องจากแรงเสียดทานและความต้านทานของชิ้นส่วนที่ขับเคลื่อนในตอนเริ่มต้น , ขั้ว N (ขั้ว S) ของแม่เหล็กตัวนอกมีผลการดึงที่ขั้ว S (ขั้ว N) ของแม่เหล็กด้านใน และขั้ว N (ขั้ว S) ของแม่เหล็กตัวนอกมีการดันไปยังขั้ว N ก่อนหน้า ( ขั้ว S) ของแม่เหล็กด้านใน ฟังก์ชั่นนี้ทำให้แม่เหล็กภายในมีแนวโน้มที่จะหมุนตามการหมุน ซึ่งเป็นหลักการทำงานของวงจรแม่เหล็กแบบผลัก-ดึงของคัปปลิ้งแม่เหล็ก เมื่อขั้ว N (ขั้ว S) ของแม่เหล็กชั้นนอกอยู่ระหว่างขั้วสองขั้ว (ขั้ว S และขั้ว N) ของแม่เหล็กด้านใน แรงกด-ดึงที่สร้างขึ้นจะถึงระดับสูงสุด จึงทำให้แม่เหล็กภายในหมุนได้ ในกระบวนการถ่ายทอด

กระบวนการผลิตและอุปกรณ์แม่เหล็กถาวรที่หายากของโลก

อุปกรณ์และกระบวนการทดสอบที่สมบูรณ์แบบ
