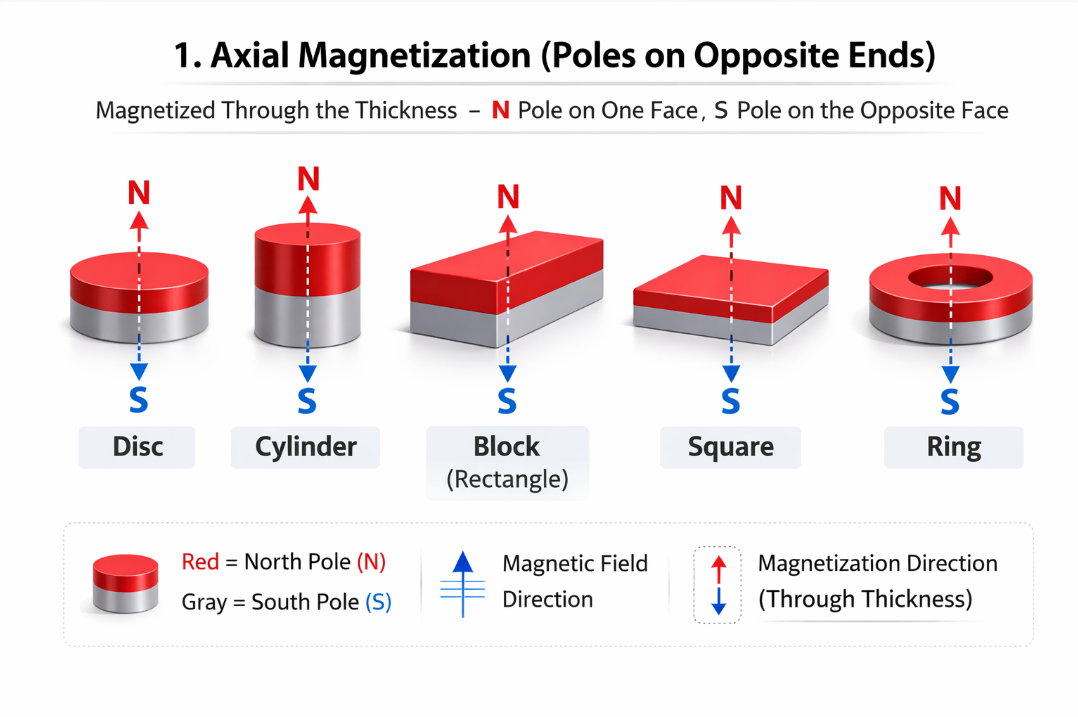

1. การเหนี่ยวนำแม่เหล็กตามแนวแกน

คำอธิบาย

การวางแนวสนามแม่เหล็กตามแกนหมายความว่าขั้วแม่เหล็กตั้งอยู่บนพื้นผิวด้านบนและด้านล่างของแม่เหล็ก.

ตัวอย่างเช่น ในแม่เหล็กแบบแผ่นกลม:

• เดอะขั้วโลกเหนือ (N)อยู่บนพื้นผิวเรียบด้านหนึ่ง

• เดอะขั้วโลกใต้ (S)อยู่ด้านตรงข้าม

สนามแม่เหล็กไหลผ่านความหนาของแม่เหล็ก

รูปทรงทั่วไป

• แม่เหล็กทรงกลม

• แม่เหล็กทรงกระบอก

• แม่เหล็กบล็อก

การใช้งานทั่วไป

• เซ็นเซอร์แม่เหล็ก

• ที่ยึดแม่เหล็ก

• การเชื่อมต่อแม่เหล็ก

• มอเตอร์ไฟฟ้าขนาดเล็ก

ข้อดี

• กระบวนการสร้างสนามแม่เหล็กแบบง่าย

• การกระจายสนามแม่เหล็กที่เสถียร

• เหมาะสำหรับงานใช้งานมาตรฐานหลายประเภท

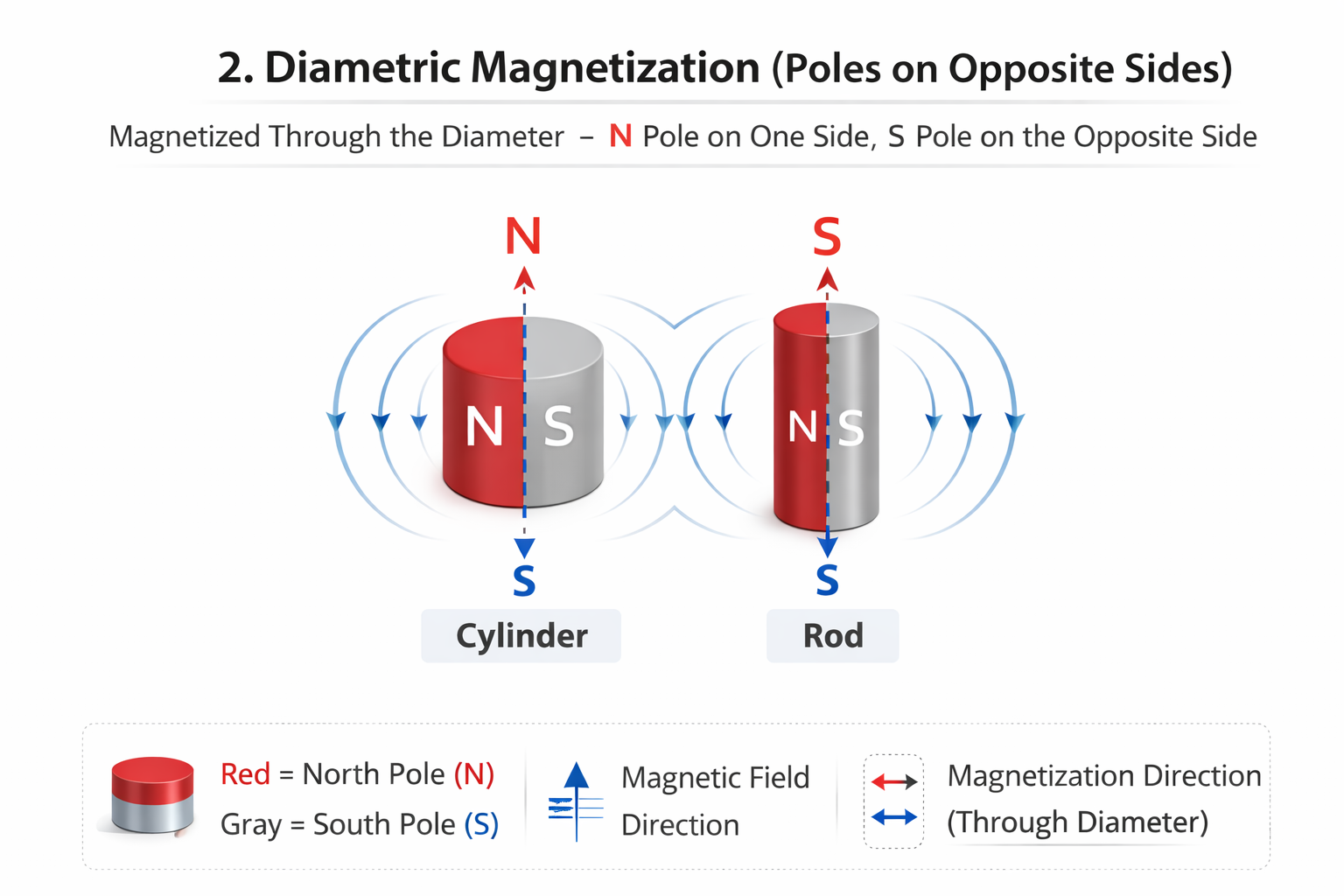

2. การทำให้เป็นแม่เหล็กแบบเส้นผ่านศูนย์กลาง

คำอธิบาย

การทำให้เป็นแม่เหล็กแบบเส้นผ่านศูนย์กลางหมายความว่าขั้วแม่เหล็กตั้งอยู่ที่ด้านตรงข้ามสองด้านตามเส้นผ่านศูนย์กลางของแม่เหล็ก.

แทนที่จะถูกทำให้เป็นแม่เหล็กผ่านความหนา สนามแม่เหล็กกลับวิ่งไปตามทิศทางวัดตามเส้นผ่านศูนย์กลาง.

รูปทรงทั่วไป

• แม่เหล็กทรงกระบอก

• แม่เหล็กแท่ง

การใช้งานทั่วไป

• เซ็นเซอร์แบบหมุน

• ตัวเข้ารหัสแม่เหล็ก

• เครื่องมือวัดความแม่นยำ

ข้อดี

• เหมาะอย่างยิ่งสำหรับสนามแม่เหล็กหมุน

• ความแม่นยำสูงในการใช้งานเซ็นเซอร์

3. การเหนี่ยวนำแม่เหล็กในแนวรัศมี

คำอธิบาย

การทำให้เกิดสนามแม่เหล็กในแนวรัศมีมักใช้สำหรับแม่เหล็กรูปโค้งหรือรูปวงแหวน.

สนามแม่เหล็กแผ่รังสีจากจุดศูนย์กลางออกไปด้านนอก.

การทำให้เกิดสนามแม่เหล็กประเภทนี้มีการใช้งานอย่างแพร่หลายในมอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า.

รูปทรงทั่วไป

• แม่เหล็กอาร์ค

• แม่เหล็กวงแหวน

การใช้งานทั่วไป

• มอเตอร์ไร้แปรงถ่าน

• มอเตอร์เซอร์โว

• มอเตอร์รถยนต์ไฟฟ้า

• เครื่องกำเนิดไฟฟ้า

ข้อดี

• สร้างสนามแม่เหล็กหมุนสม่ำเสมอ

• ช่วยเพิ่มประสิทธิภาพและแรงบิดของมอเตอร์

4. การเหนี่ยวนำแม่เหล็กหลายขั้ว

คำอธิบาย

การทำให้เป็นแม่เหล็กหลายขั้วหมายความว่าพื้นผิวแม่เหล็กประกอบด้วยขั้วโลกเหนือและขั้วโลกใต้สลับกันหลายแห่ง.

แทนที่จะมีขั้วเหนือและขั้วใต้เพียงขั้วเดียว แม่เหล็กสามารถมีได้ดังนี้:

• 4 ขั้ว

• 8 เสา

• 12 เสา

• หรือมากกว่านั้น

การใช้งานทั่วไป

• ตัวเข้ารหัสแม่เหล็ก

• ลูกกลิ้งแม่เหล็ก

• มอเตอร์สเต็ปเปอร์

• เซ็นเซอร์แม่เหล็ก

ข้อดี

• การควบคุมสนามแม่เหล็กที่แม่นยำ

• ปรับปรุงความแม่นยำในการตรวจจับการหมุน

5. การปรับแต่งคุณสมบัติแม่เหล็ก

แอปพลิเคชันบางตัวต้องการรูปแบบสนามแม่เหล็กพิเศษ.

ทีมวิศวกรรมของเราสามารถออกแบบได้โซลูชันการสร้างสนามแม่เหล็กแบบกำหนดเองขึ้นอยู่กับข้อกำหนดในการสมัครของคุณ

ตัวอย่างเช่น:

• การกระจายขั้วแบบไม่สมมาตร

• แม่เหล็กเข้ารหัสพิเศษ

• แหวนหลายขั้วแบบกำหนดเอง

• ชุดประกอบแม่เหล็กที่ซับซ้อน

เราสามารถให้ความช่วยเหลือลูกค้าในการเลือกวิธีการสร้างสนามแม่เหล็กที่เหมาะสมที่สุดสำหรับงานออกแบบของพวกเขาได้

อุปกรณ์และการทดสอบการสร้างสนามแม่เหล็ก

ที่ แม่เหล็ก ตลอดไป แม่เหล็กจะถูกทำให้เป็นแม่เหล็กโดยใช้กระบวนการต่างๆอุปกรณ์สร้างสนามแม่เหล็กกำลังสูงสามารถสร้างสนามแม่เหล็กที่มีกำลังแรงสูงมากได้

แม่เหล็กแต่ละชิ้นจะได้รับการทดสอบหลังการทำให้เกิดสนามแม่เหล็กเพื่อให้แน่ใจว่า:

• การวางแนวขั้วแม่เหล็กที่ถูกต้อง

• ความแรงแม่เหล็กที่เหมาะสม

• การกระจายฟลักซ์ที่สม่ำเสมอ

อุปกรณ์ทดสอบประกอบด้วย:

• เกอัสเมตร

• ขดลวดเฮล์มโฮลทซ์

• ระบบวัดฟลักซ์

วิธีเลือกประเภทสนามแม่เหล็กที่เหมาะสม

ในการเลือกประเภทการทำให้เกิดสนามแม่เหล็ก ควรพิจารณาปัจจัยต่อไปนี้:

• รูปทรงแม่เหล็ก

• สภาพแวดล้อมการใช้งาน

• จำเป็นต้องกำหนดทิศทางของสนามแม่เหล็ก

• ข้อกำหนดเกี่ยวกับการหมุนหรือการเคลื่อนที่เชิงเส้น

ทีมงานด้านเทคนิคของเราสามารถให้ความช่วยเหลือลูกค้าในการเลือกวิธีการสร้างสนามแม่เหล็กที่เหมาะสมที่สุดได้
